Marinco: stekker-bus aansluiting voor boegmotoren.
Boegmotoren gemakkelijk en zonder gedoe vervoeren. Dit wordt mogelijk gemaakt door de stekker-doos verbinding van Marinco. Permanent gemonteerde boegmotoren worden zo draagbare plug-in motoren. Bovendien biedt deze aansluitmogelijkheid de schoonste en veiligste manier om trollingmotoren in een mum van tijd los te koppelen van de bootaccu en mee te nemen. Met deze stekker/contrastekker verbinding maakt Marinco het mogelijk om de boegmotor op meerdere boten te gebruiken - mits aan boord hetzelfde Marinco stopcontact aanwezig is.

Continue stroom tot 70 A.
De plug-to-socket-verbinding van Marinco accepteert een voeding van 12 volt tot 48 volt die tot 70 ampère stroom kan dragen. Met een spanning van 12 volt of 24 volt is de continue stroom van 70 A maximaal een uur. Als de spanning van de bootaccu 36 of 48 volt is, is de output maximaal 60 A in één uur.

Weerbestendig en beschermd tegen prestatieverlies.
De plug-to-socket-verbinding is voorzien van waterdichte afdichtingen en afdekkingen, omdat deze is ontworpen om alle weersomstandigheden te weerstaan. De elektrische contacten zijn gemaakt van messing, daarom zijn ze extra beschermd tegen corrosie en blijft het elektrische vermogen constant. Dankzij de rekbare pinnen zit de stekker van de elektromotor zo stevig in het contact dat hij niet verder hoeft te worden vergrendeld. Zelfs tijdens ruige ritten glijdt hij geen millimeter uit zijn houder.

Marinco stekkers 3 polig zijn 2-polig en 3-polig bruikbaar.
De stekker-bus aansluiting voor elektromotoren is ontworpen voor driedubbele bedrading, maar kan ook gebruikt worden voor dubbele bedrading. In beide gevallen zijn kabels met een doorsnede van 8,37 mm² vereist. Het is echter aan te raden om dikkere kabels te gebruiken voor een goede krachtoverbrenging. De aanbevolen kabeldoorsnede is 13,32 mm².

Installatie eenvoudig en veilig.
Stekkers en stopcontacten monteer je eenvoudig zonder enige voorkennis. Het enige wat je nodig hebt is enige handigheid.

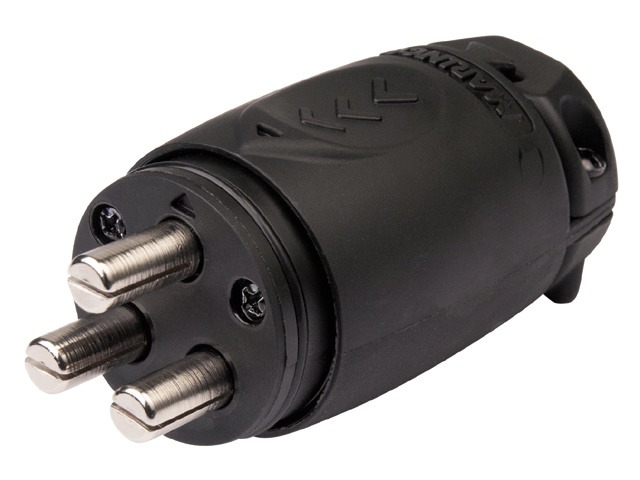

Hoe monteer je de Marinco stekkers 3 polig connector...
- Strip de kabeluiteinden.
- Draai de schroeven aan de voor- en achterkant van de connector los om toegang te krijgen tot de kabelklemmen.
- Verwijder vervolgens de klemring aan de achterzijde en het kapje van de connector.
- Draai met een inbussleutel de schroeven van de kabelklemmen zover los dat de meegeleverde adereindhulzen erin passen. Hiervoor heeft u een inbussleutel van 3/32 inch nodig.
- Voer de netsnoeren die van de verbruiker komen door de gaten aan de achterkant van het paneel. Veelvoorkomende verbruikers zijn bijvoorbeeld elektrische bootmotoren of downriggers.
- Trek de adereindhulzen over de gestripte kabeluiteinden en iets over de kabelmantel zodat ze strak zitten.
- Zorg ervoor dat het smalle uiteinde van de adereindhuls de kabeltip vormt en het brede uiteinde op de kabelmantel zit.
- LET OP: Sluit de kabels alleen aan met de adereindhulzen, anders schuren de schroeven en beschadigen de strengen!
- Leid nu de kabeluiteinden die in de adereindhulzen zitten in de kabelklemmen van de connector. Let op de codering: 1 = plus, 2 = aarde, 3 = optioneel.
- Draai vervolgens de schroeven vast en controleer of de adereindhulzen goed vastzitten. Trek niet te hard om te voorkomen dat de kabels eruit worden getrokken.
- Trek het paneel over de connector en bevestig het opnieuw met de drie schroeven aan de voorkant.
- Plaats de klemring aan de achterkant terug en zet deze weer vast met de twee schroeven. Het fixeert de kabels zodat ze niet uit de adereindhulzen en kabelklemmen kunnen worden getrokken.

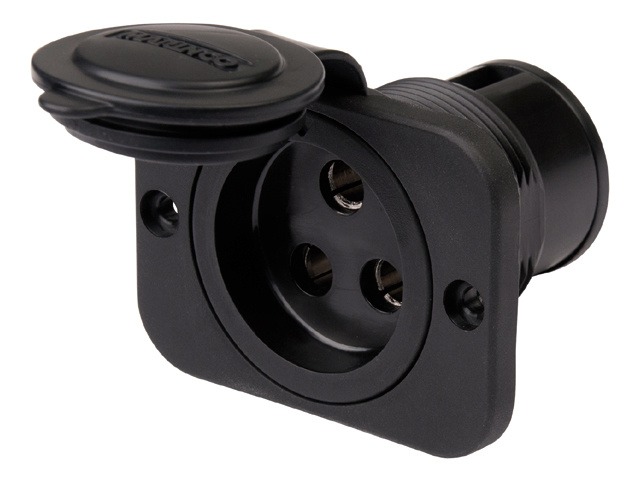

En zo monteer je het Marinco stekkers 3 polig stopcontact...
- Draai de moer aan de achterkant van het stopcontact los en verwijder het kapje.
- Gebruik het paneel als boormal en markeer het gat waar je het stopcontact wilt monteren.
- Leid het netsnoer dat uit de stroombron (zoals een batterij) komt eerst door de moer en vervolgens door het voorgeboorde gat.
- Vervolgens leid je de stroomkabel door het paneel.
- Strip de uiteinden van de netsnoeren.
- Draai met een inbussleutel de schroeven van de kabelklemmen zover los dat de meegeleverde adereindhulzen erin passen. Hiervoor heeft u een inbussleutel van 3/32 inch nodig.
- Trek de adereindhulzen over de gestripte kabeluiteinden en iets over de kabelmantel zodat ze strak zitten.
- Zorg ervoor dat het smalle uiteinde van de adereindhuls de kabeltip vormt en het brede uiteinde op de kabelmantel zit.
- LET OP: Sluit de kabels alleen aan met de adereindhulzen, anders schuren de schroeven en beschadigen de strengen!
- Leid nu de kabeluiteinden die in de adereindhulzen zitten in de kabelklemmen van de connector. Let op de codering: 1 = plus, 2 = aarde, 3 = optioneel.
- Draai vervolgens de schroeven vast en controleer of de adereindhulzen goed vastzitten. Trek niet te hard aan de kabels om ze er niet uit te trekken.
- Schroef nu de moer terug op de schroefdraad van de fitting zodat deze stevig op het montageoppervlak zit.
- Schroef vervolgens de ring vast met de twee schroeven die bij de levering zijn inbegrepen.

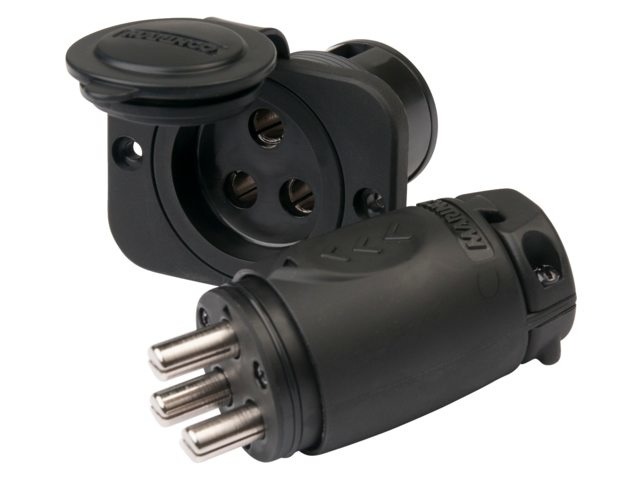

Produktdetails Marinco stekkers 3 polig

Als je besteld krijg je:	Set	Stekker	contrastekker
1x Marinco-Stecker
1x Marinco-contrastekker
2x schroeven voor de contrastekker
Adereindhulzen	6×	3×	3×
