Garmin UHD transducer
Garmin UHD transducer
Maak bovenaan de pagina je transducer keuze !
De UHD-transducers van Garmin geven je gedetailleerde en vooral hoge resolutie sonarbeelden! Je zult merken dat je de onderwaterwereld zelden zo duidelijk hebt gezien op je echolood. Met UHD ClearVü en UHD SideVü werk je in het frequentiebereik van 800 tot 1200 kHz. Deze hoge frequenties maken fotorealistische sonarbeelden mogelijk waarmee je structuren en vissen tot in detail kunt zien.
Maar dat is niet alles. De volgende modellen zijn leverbaar als universele transducers (ook: combi-transducers):
GT24UHD-TM
GT34UHD-TM
GT54UHD-TM
GT56UHD-TM
In deze modellen combineert Garmin 2 technologieën in één transducerr: 2D CHIRP en hoogfrequente sonarweergaven. De transducers hebben geen black box nodig en vereisen geen ingewikkelde installatie. De CHIRP-technologie overtuigt met zijn high-wide CHIRP. Het biedt u een buitengewone scheiding van doelen en nauwkeurig gedefinieerde structuren met een bereik tot 244 m! Naast de ClearVü hebben de GT54 en GT56 ook nog een derde sonarbeeld, de SideVü. Met in totaal 3 sonarfrequenties biedt het u een brede dekking in alle dieptebereiken. Met SideVü overtreft de GT56 de GT54 qua actieradius met SideVü. Met 20% meer beslaat het dan een totale oppervlakte van 150 m2.

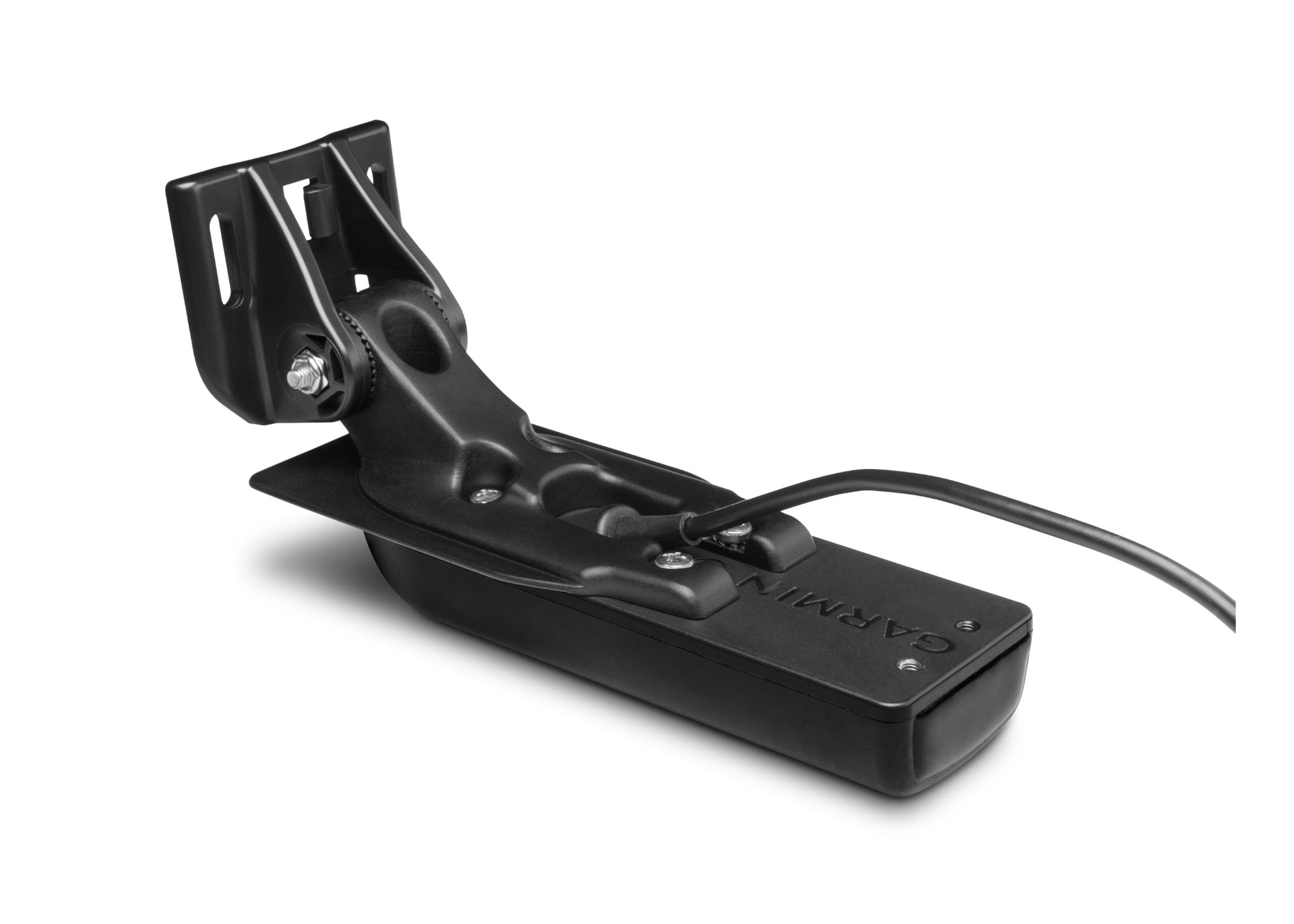

Produktdetails GT24UHD-TM
| Frequentie: | Traditionele CHIRP: High-Wide CHIRP (150–240 kHz) Ultra-HD-ClearVü: 0,8 MHz (800 kHz), CHIRP-Bereik: 760–880 kHz |
| Vermogen: | Traditionele CHIRP: 350 W Ultra-HD-ClearVü: 350 W |
| Zendkegel: | Traditionele CHIRP: Aanpasbaar van 16° tot 24° (in Stappen van 1°) Ultra-HD-ClearVü: 0,94° × 60° |
| Maximale Diepte: | Traditionele CHIRP: 243 m (800 voet) Ultra-HD-ClearVü: 60 m (200 voet) |
| Diepte / Snelheid / Temperatuur: | Diepte en Temperatuur |
| Aantal aansluit Pins: | 8 Pins (blauwe aansluiting) |
| Kabellengte: | 6 Meter (20 voet) |
| Ondersteunde rompsectie / spiegelhoeken: | 0° tot 70° aan de spiegel |
Produktdetails GT34UHD
| Frequentie: | Ultra High-Definition ClearVü: 800 kHz (760–880 kHz) Ultra High-Definition SideVü: 1,200 kHz (1,060–1,170 kHz) |
| Vermogen: | Ultra-HD-ClearVü: 500 W Ultra-HD-SideVü: 500 W |
| Zendkegel: | Ultra-HD-ClearVü: 0,74° x 46° Ultra-HD-SideVü: 0,44° x 55° |
| Maximale Diepte: | Ultra-HD-ClearVü: 60 m (200 Fuß) Ultra-HD-SideVü: 38 m (125 voet) aan de zijkanten gezamelijk 76 m (250 voet) |
| Diepte / Snelheid / Temperatuur: | Diepte en Temperatuur |
| Aantal aansluit pinss: | 12 Pins (Oranje aansluiting) |
| Kabellengte: | 6 Meter (20 voet) |
| Ondersteunde rompsectie / spiegelhoeken: | 0° tot 70° aan de spiegel |
Produktdetails Garmin UHD transducer GT54UHD-TM
| Frequentie: | Traditionele CHIRP: High-Wide CHIRP (150 bis 240 kHz) Ultra-HD-ClearVü: 0,8 MHz (800 kHz), CHIRP-Bereik: 760 tot 880 kHz Ultra-HD-SideVü: 1,2 MHz (1.200 kHz), CHIRP-Bereik: 1.080 tot 1.230 kHz SideVü: 455 kHz, CHIRP-Bereik: 425 tot 485 kHz |
| Vermogen: | Traditionele CHIRP: 350 W SideVü: 500 W Ultra-HD-ClearVü: 500 W Ultra-HD-SideVü: 500 W |
| Zendkegel: | Traditionele CHIRP: Aanpasbaar van 16° tot 24° (in Stappen van 1°) SideVü: 1,62° × 50° Ultra-HD-ClearVü: 0,94° × 60° Ultra-HD-SideVü: 0,64° × 52° |
| Maximale Diepte: | Traditionele CHIRP: 243 m (800 voet) Ultra-HD-ClearVü: 60 m (200 voet) Ultra-HD-SideVü: 38 m (125 voet) aan elke zijde; gezamelijk 76 m (250 voet) Bij een maximale diepte van 9 m (30 voet) SideVü: 150 m (500 voet) aan elke zijde |
| Diepte / Snelheid / Temperatuur: | Diepte en temperatuur |
| Aantal aansluit pins: | 12 Pins (Oranje aansluiting) |
| Kabellengte: | 6 Meter (20 voet) |
| Ondersteunde rompsectie / spiegelhoeken: | 0° tot 70° aan de spiegel |

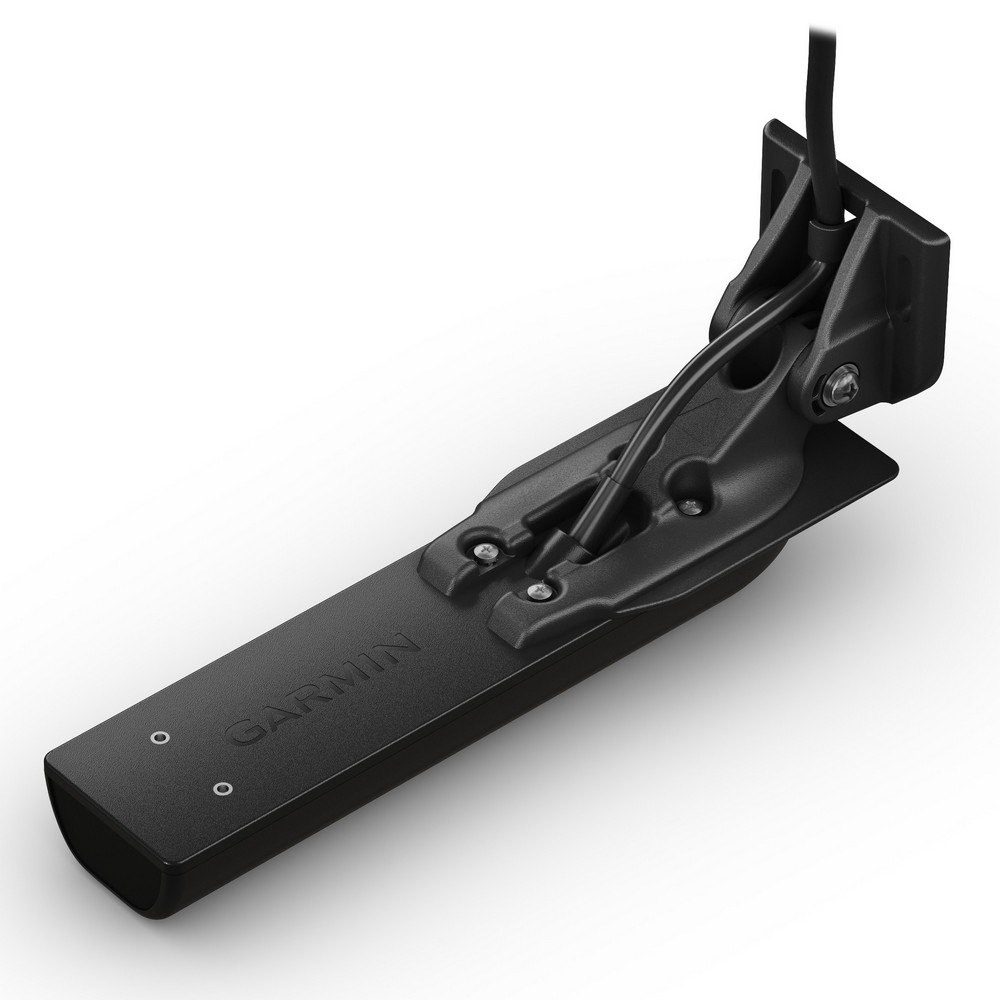

Produktdetails Garmin UHD transducer GT56UHD-TM
| Frequentie: | CHIRP: High Wide (140–240 kHz) ClearVü: 455 kHz (CHIRP-Frequenz 420–490 kHz) SideVü: 455 kHz (CHIRP-Frequenz 420–490 kHz) UHD ClearVü: 800 kHz (CHIRP-Frequenz 770–840 kHz) UHD SideVü: 1 MHz (CHIRP-Frequenz 1000–1120 kHz) |
| Vermogen: | Traditionele CHIRP: 350 W ClearVü: 500 W SideVü: 500 W |
| Zendkegel: | Traditionele CHIRP: Aanpasbaar van 16° tot 24° (in Stappen van 1°) ClearVü: 0,94° × 60° @ 800 kHz SideVü: 1,62° × 50° UHD ClearVü: 0,94° × 60° UHD SideVü: 0,441° × 52° @ 1200 kHz |
| Maximale Diepte: | Traditionelles CHIRP: 244 m (800 Fuß) ClearVü: 122 m (400 voet) SideVü: 305 m (1.000 voet) bij een maximale diepte van 30 m UHD ClearVü: 61 m (200 voet) UHD SideVü: 122 m (400 voet) bij een maximale diepte van 15 m (50 voet) |
| Diepte / Snelheid / Temperatuur: | Diepte en temperatuur |
| Aantal aansluit Pins: | 12 Pins (Oranje aansluiting) |
| Kabelllengte: | 6 Meter (20 voet) |
| Ondersteunde rompsectie / spiegelhoeken: | 0° tot 70° aan de spiegel |
Levering |
GT24 | GT34 | GT54 | GT56 |
| 1× GT24UHD-TM |  |
 |
|
|
| 1× GT34UHD-TM | |
|
|
|
| 1× GT54UHD-TM | |
|
|
|
| 1× GT56UHD-TM | |
|
|
|
| 1× spiegelbeugel | |
|
|
|
| 1× Houder voor Eletromotor | |
|
|
|
| 1× Montageset | |
|
|
|
