HELIX 7 G4|G4N
HELIX 7 G4|G4N

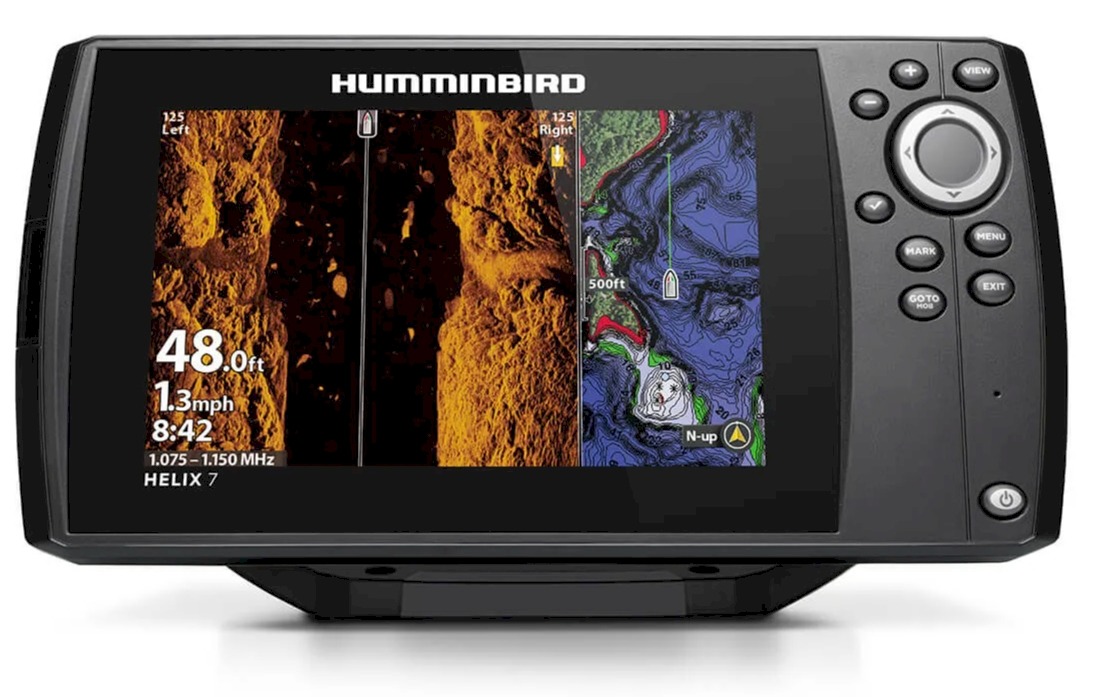

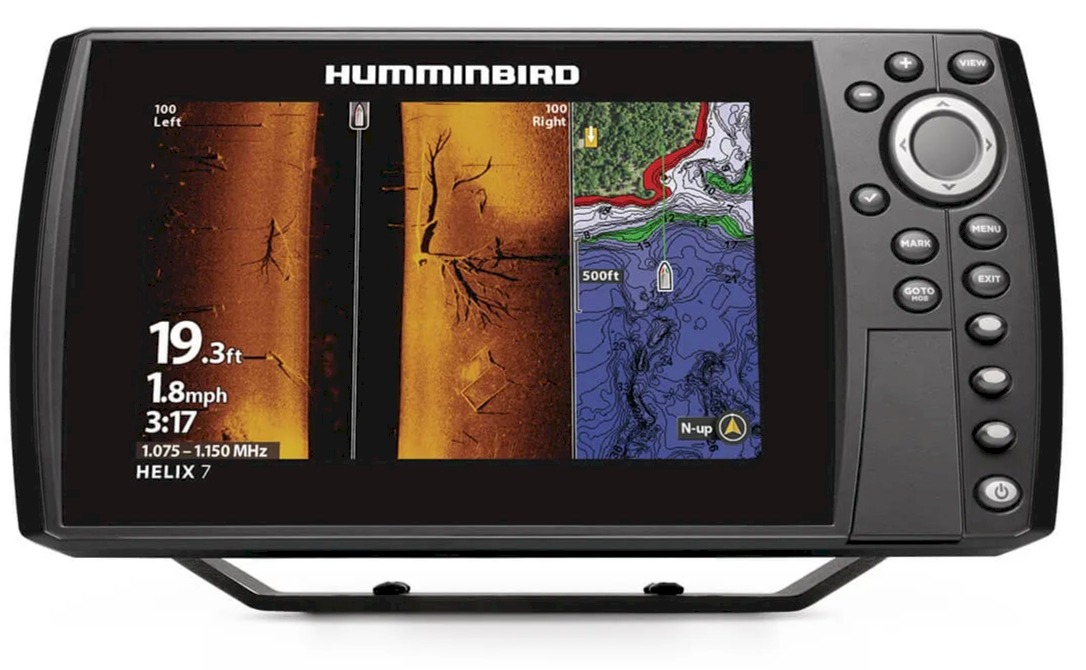

Humminbird heeft twee verschillende subseries van de 7-inch HELIX-dieptemeter serie, elk met het label G4 en G4N. De G4-sonars zijn zelfstandige apparaten zonder netwerkmogelijkheden. De G4N dieptemeters daarentegen zijn netwerkcompatibel en hebben daarom veel meer functies dan de stand-alone modellen.
Maak bovenaan de pagina je keuze wel model je wenst!
| Artikel-Nr. | Variant | prijs |
| 597017 | Netwerk: Ja Sonar: CHIRP |
989,00 |
| 597015 | Netwerk: Ja Sonar: CHIRP / MEGA DI |
1106,00 |
| 597006 | Netwerk: Ja Sonar: CHIRP / MEGA DI / MEGA SI |
1259,00 |
| 597001 | Netwerk: Nee Sonar: CHIRP / DI / SI |
599,00 |
| 597004 | Netwerk: Nee Sonar: CHIRP / MEGA DI |
869,00 |
| 597003 | Sonar: CHIRP / MEGA DI / MEGA SI Netwerk: Nee |
1007,00 |
Produktdetails HELIX 7 G4|G4N
| HELIX 7 G4/G4N | |
| Display | 7 innch TFT-kleurendisplay (WSVGA) |
| Pixel | 1024 × 600 Pixel |
| Achtergrondverlichting | LED |
| Optionele transducer | 50 kHz, 50/Low Airmar CHIRP |
| Bediening | knopbediening |
| kaartslot | 1x microSD bij G4-Modellen 2x microSD bij G4N-Modellen |
| Compatible met: | AIS, AutoPilot, Minn Kota i-Pilot Link, Minn Kota Talon/Raptor, Minn Kota US2-Sonar, NMEA 2000, One-Boat Network, Radar |
| Stroomverbruik | 0,8 A |
| Maximale Diepte | Tot 365 m (Standard-transducer), tot 1067 m (mit optionele 50-kHz-transducer) |
| G4 (Standalone) | Geintegreerde GPS, Built-in Mapping, Sonarfunktie; Compatibel met AIS, AutoPilot, Minn Kota, Minn Kota US2-Sonar. |
| G4N (Netwerk compatible) | Geintegreerde GPS, Built-in Mapping, Bluetooth, Wi-Fi, Netwerkfuncties, Sonarfunkties; Compatibel met AIS, AutoPilot, Minn Kota US2 Sonar, One-Boat Network, Minn Kota i-Pilot Link, Minn Kota Talon/Raptor, NMEA 2000, Radar |
| Sonarstandaard HELIX 7 G4|G4N | |
| CHIRP | Dual Spectrum CHIRP |
| CHIRP / DI / SI | Dual Spectrum CHIRP, CHIRP Down Imaging, CHIRP Side Imaging |
| CHIRP / MDI | Dual Spectrum CHIRP, MEGA Down Imaging |
| CHIRP / MDI / MSI | Dual Spectrum CHIRP, MEGA Down Imaging, MEGA Side Imaging |
| Kijkhoek | |
| CHIRP | 20°, 42° & 60° @ -10dB |
| CHIRP / DI / SI | 20°, 42°, 60° & (2) 86° @ -10dB |
| CHIRP / MDI | 20°, 42°, 60° & 86° @ -10dB |
| CHIRP / MDI / MSI | 20°, 42°, 60° & (2) 86° @ -10dB |
| Sonarfrequenties | |
| CHIRP | 50/80/200 kHz |
| CHIRP / DI / SI | 50/83/200/455/800 kHz |
| CHIRP / MDI | 50/83/200/455/800 kHz & 1.2 MHz |
| CHIRP / MDI / MSI | |
| Ondersteunde CHIRP-Frequenties | |
| CHIRP | 83/200 (75–155/130–250 kHz), Full Mode (150-220 kHz), Narrow Mode (180-240 kHz), Wide Mode (140-200 kHz) |
| CHIRP / DI / SI | |
| CHIRP / MDI | |
| CHIRP / MDI / MSI | |
| Ondersteunde CHIRP-Imaging-Frequenties | |
| CHIRP | — |
| CHIRP / DI / SI | 455 kHz (440–500 kHz), 800 kHz (790–850 kHz) |
| CHIRP / MDI | 455 kHz (440–500 kHz), MEGA DI (1075–1150 kHz) |
| CHIRP / MDI / MSI | 455 kHz (440–500 kHz), MEGA DI (1075–1150 kHz), MEGA SI (1075-1150 kHz) |
| Verdere Details | |
| Spanning | 10,8–20 V DC |
| Vermogen Peak-to-Peak | 4000 Watt |
| Vermogen RMS | 500 Watt |
| Screenshot |  |
| Standaardmontage | Beugel |
| Optionele Montage | Inbouw (Dash Mounting) |
| Afmeting met beugel [B x H x T] | 268 mm × 147 mm × 93,5 mm |
| Afmeting na inbouw[B x H x T] | 268 mm × 138 mm × 29 mm |
| transducer lokatie | spiegelmontage |
| AutoChart Live | |
| GPS-Kaartenplotter | |
| GPS Trackplotting | |
| Kompatibel met LakeMaster | |
| Kompatibel met Coast Master | |
| Kompatibel met Navionics Gold/HotMaps | |
| Kompatibel met Navionics Platinum+ | |
| Kompatibel met Platinum | |
| GPS-Richtingssensor | |
| Software ugrade-mogelijkheid | |
| Snelkiesmogelijkheid buttons | alleen G4N-Modellen |
| X-Press-Menu | |
| Digitaal aanpasbaar | |
| Temperatuur | |
| Temperatuuralarm | |
| Temperatuurdiagram | |
| HDMI-kompatibel |  |
| Kompatibel met MEGA Live Imaging | Alleen G4N-Modellen met MEGA Imaging |
Aansluitingen op de achterkant van de sonar:
Met de HELIX 7 G4|G4N hebben de standalone apparaten (G4) en netwerkcompatibele modellen (G4N) verschillende aansluitmogelijkheden.

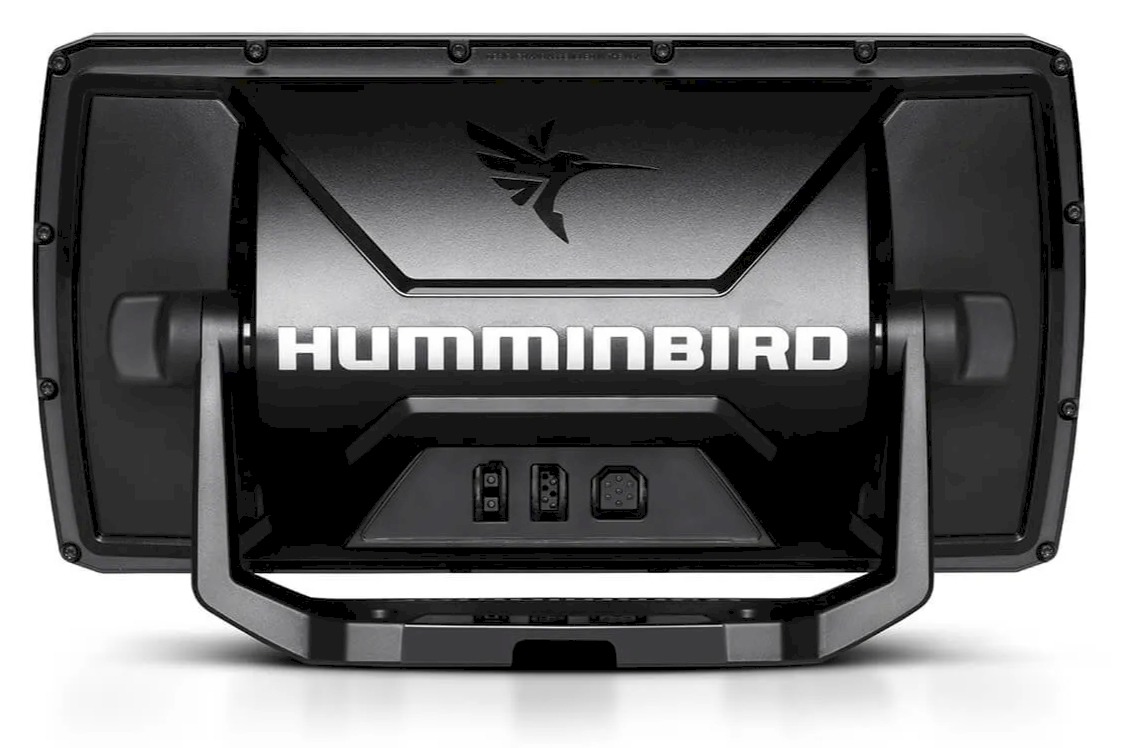

Aansluitingen op de achterkant van de sonar op de HELIX 7 G4 (zonder netwerkmogelijkheid)
Aan de achterkant van de behuizing bevinden zich 3 aansluitingen voor stekkers. De HELIX 7 G4 heeft aansluitingen voor:
- Humminbird stroomkabel PC-10/PC-11
- COM-poort
- Humminbird-transducer
- De COM-poort dient als interface om GPS-apparaten met de technologieën AS GRP of AS GPS HS te verbinden. Via de verbinding is het echter ook mogelijk dat de HELIX-echolood kan communiceren met andere externe, NMEA-0183-compatibele apparaten bij gebruik van de juiste adapterkabel.

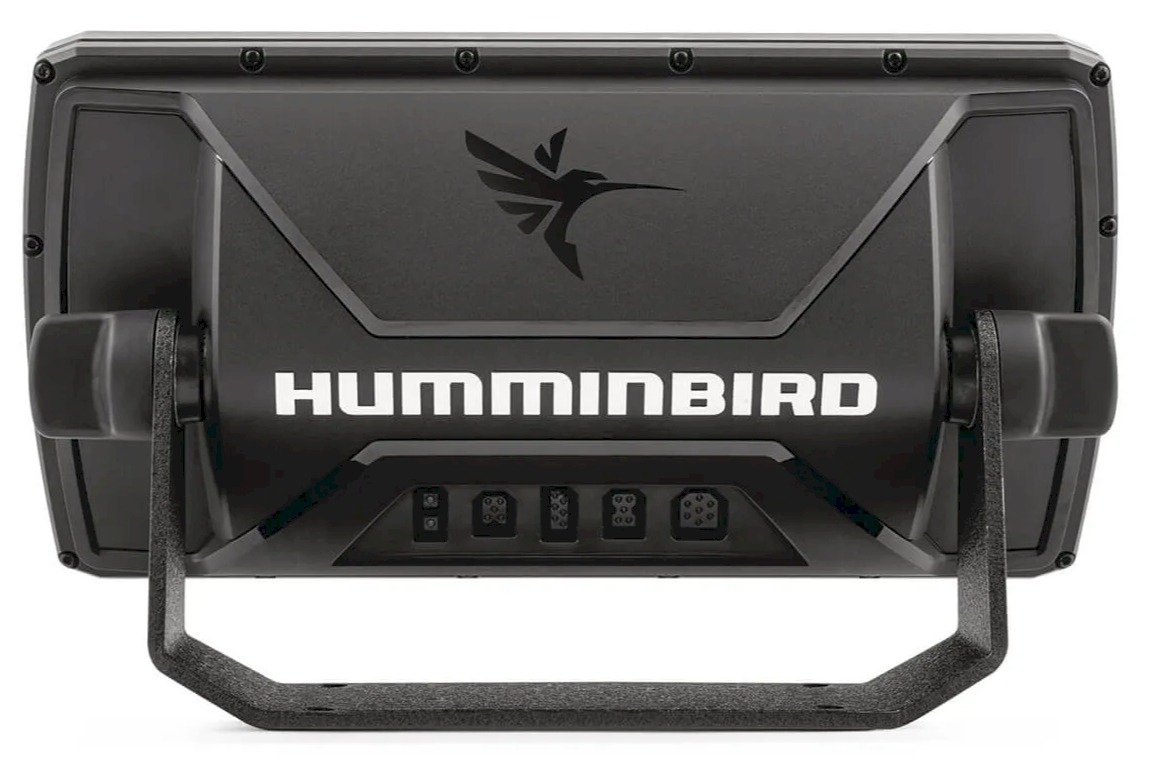

Aansluitingen op de achterkant van de sonar op de HELIX 7 G4N (met netwerkmogelijkheid)
Vanwege de netwerkcapaciteit heeft de HELIX 7 G4N twee extra aansluitingen voor de netwerkstandaarden NMEA 2000 en Ethernet. Het heeft dan in totaal vijf aansluitbussen voor stekkers.
De Humminbird echolood HELIX 7 G4N heeft aansluitingen voor:
- Humminbird stroomkabel PC-10/PC-11
- NMEA 2000
- COM-poort
- ethernet
- Humminbird-transducer
NMEA 2000 is een fabrikantonafhankelijke netwerkstandaard. Hiermee kan de HELIX 7 G4N gegevens uitwisselen met apparaten van andere fabrikanten in het netwerk. Denk hierbij aan transducers, sensoren en stuurautomaten.
Ethernet heeft een veel hogere overdrachtssnelheid, zodat het grotere hoeveelheden gegevens tussen sonar en andere apparaten kan overbrengen. Dankzij deze netwerktechnologie kan de HELIX 7 G4N in een netwerk worden opgenomen met andere netwerkcompatibele HELIX-echoloodsystemen of Minn-Kota-boegmotoren met i-Pilot LINK.
