Active Imaging Transducer

Active Imaging Transducer

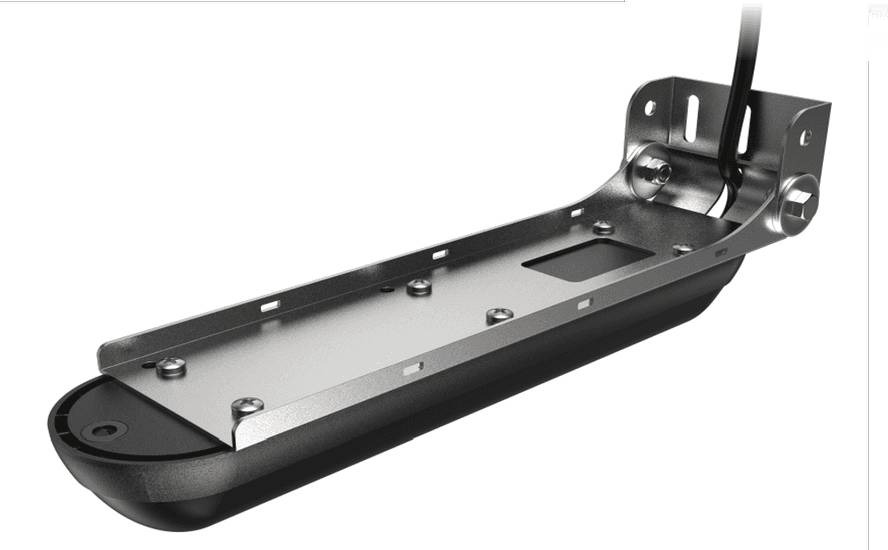

Lowrance Active Imaging 3-IN-1 Transducer, een combinatie van de nieuwe Active Imaging-scan-sonar met een traditioneel medium / hoog CHIRP-sonarelement. Active Imaging is een nieuwe scan sonartechnologie die zeer gedetailleerde sonar beelden laat zien met uiterst hoge resolutie. Active Imaging-transducers bereiken dit door de SideScan beter te richten, waardoor de resolutie wordt verhoogd en de bereikprestaties worden verbeterd.

Active Imaging-transducers zijn gemaakt van een polymeer dat beter reageert op geluid dan geluidsgolven. Dit zorgt ervoor dat er geen sonarsignaal verloren gaat tijdens zenden of ontvangen. Active Imaging-transducers bevatten afzonderlijke sonarelementen voor SideScan verzenden en ontvangen Gescheiden verzenden en ontvangen zorgt ervoor dat Active Imaging een ongelooflijk hoge ping-snelheid heeft (Ping-snelheid correleert rechtstreeks met de beeldresolutie). Bovendien richten deze afzonderlijke elementen meer van het sonarsignaal naar buiten, waardoor het sonarsignaal naar de zijkanten wordt verhoogd en de prestaties beter worden.

IPS-schermen met hoge resolutie van NSS evo3 en HDS Live tonen het volledige beeld, zodat de gebruiker de volledige onderwateromgeving kan zien. Active Imaging 3-IN-1 transducers combineren toonaangevende CHIRP-sonar met nieuwe Active Imaging Side en Down-weergaven, waarmee gebruikers volledige dekking krijgen. Voor actieve Imaging-transducers zijn geen modules of extra hardware vereist voor gebruik met de volgende generatie beeldschermen.

Specificaties:

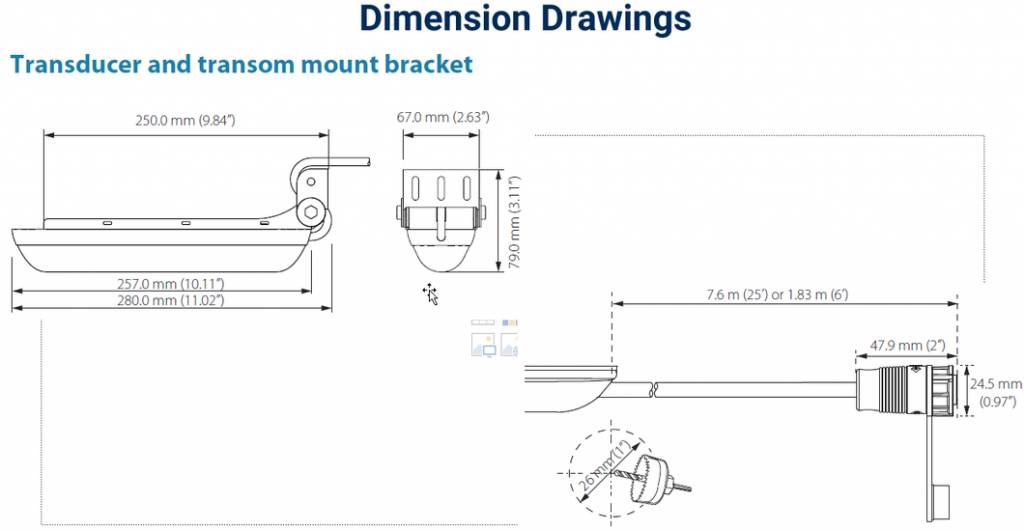

• Kabellengte 7,6 m (25 ft)

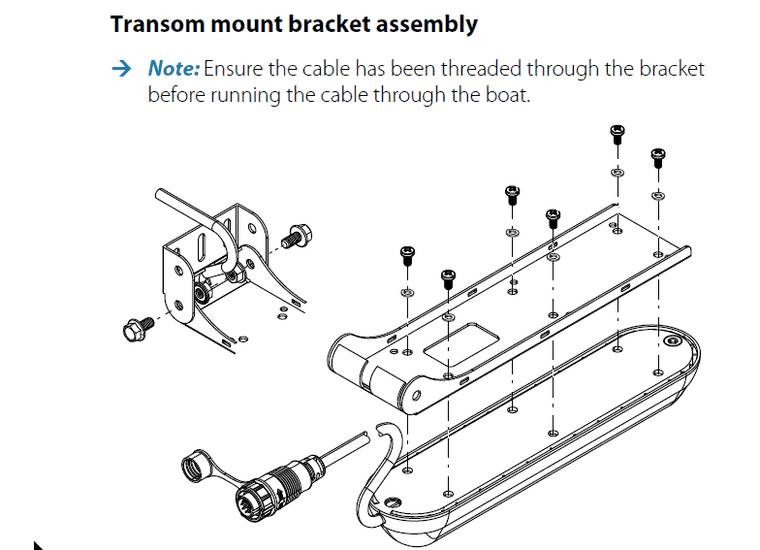

• Spiegelmontage, spoelstap en montage jackplate
• Connector 9-pins
• SideScan-beeldvorming, DownScan-beeldvorming en temperatuur
• Frequentie Traditioneel: 200 kHz / Hoog: Chirp 83 kHz / Medium Chirp, SideScan: 455 kHz, 800 kHz
• Maximale diepte Traditioneel: 305 m bij 200 kHz / hoge chirp en 83 kHz / gemiddelde piepgeluid: Downscan: 91 m
• Sidescan -  91 m op 455 kHz, 46 m (150ft) zijbereik bij 800 kHz
• Snelheid - Traditioneel: 48 knopen (55 mph): DownScan en SideScan: 9 knopen (10 mph)
